Bài viết này giúp bạn nắm chắc về chọn kích thước thang cáp, dựa trên kinh nghiệm cung cấp và tư vấn thực tế cho công trình nhà xưởng, nhà máy và tòa nhà.
Mục lục
Chọn thang cáp quá nhỏ thì cáp chất chồng, khó tản nhiệt, không thể thêm cáp sau này. Chọn quá lớn thì tốn chi phí và hệ treo. Bài này giới thiệu cách ước tính kích thước thang cáp một cách thực tế, dễ áp dụng.
Đọc đúng ký hiệu kích thước

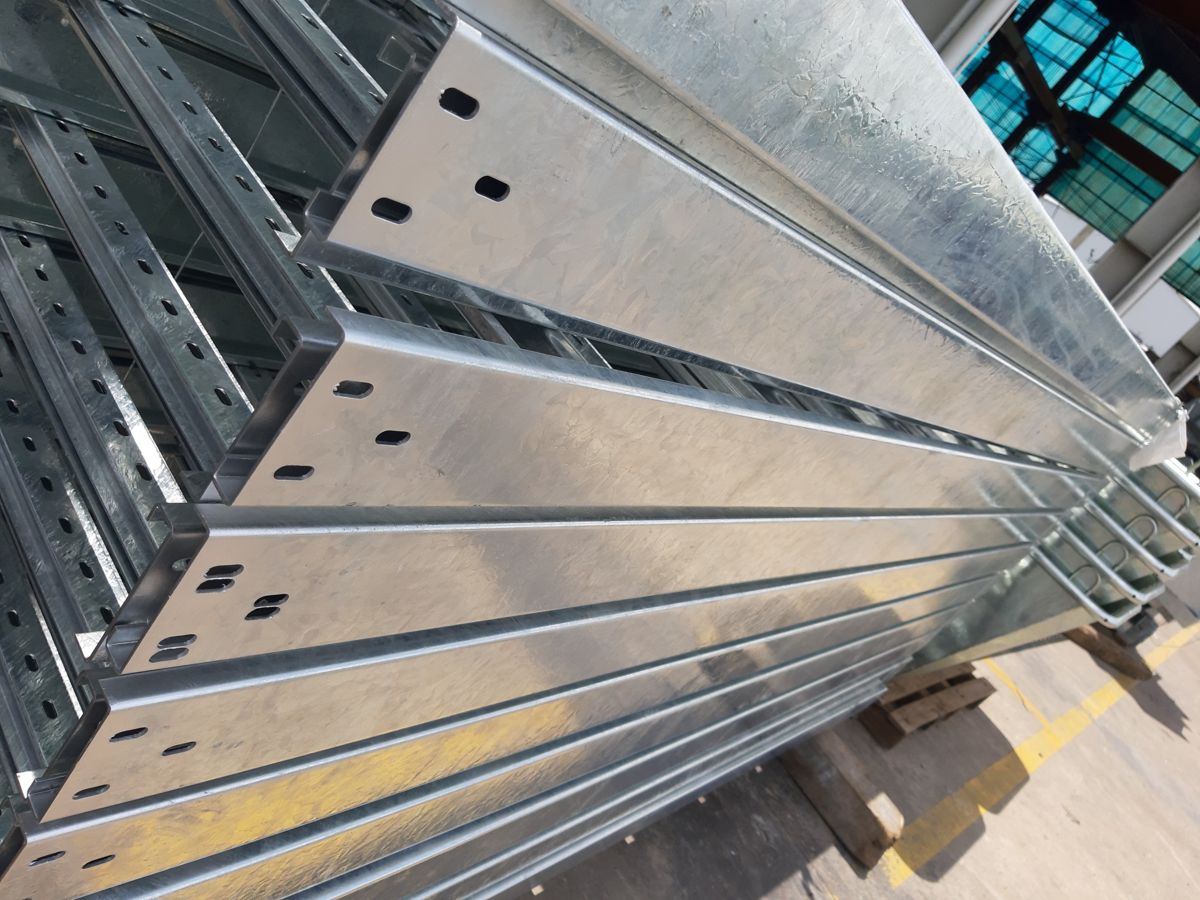

Kích thước thang cáp thường ghi dạng rộng x cao, đơn vị mm. Ví dụ 300×100 là thang có chiều rộng lọt lòng 300 mm và chiều cao thành 100 mm. Chiều rộng quyết định số cáp đặt được theo một lớp, chiều cao thành quyết định độ cứng và chiều cao lớp cáp tối đa.
Bốn bước chọn kích thước
- Liệt kê cáp: loại cáp, số lượng, đường kính ngoài của từng sợi.
- Tính bề rộng chiếm chỗ: cộng đường kính các cáp đặt cạnh nhau trong một lớp, cộng khe hở giữa cáp, đặc biệt với cáp điện lực cần thoát nhiệt.
- Chừa dự phòng: nên chừa khoảng 20 đến 30 phần trăm bề rộng cho cáp bổ sung.
- Chọn chiều rộng chuẩn gần nhất: các cỡ thường gặp như 100, 200, 300, 400, 500, 600 mm, chọn cỡ lớn hơn gần nhất.
Đừng chỉ nhìn bề rộng
Số lớp cáp xếp chồng bị giới hạn bởi chiều cao thành và yêu cầu thoát nhiệt. Cáp điện lực lớn thường chỉ nên đặt một lớp, cáp nhỏ, cáp tín hiệu có thể xếp nhiều lớp hơn. Ngoài ra tổng trọng lượng cáp trên mỗi mét thang phải nằm trong khả năng chịu tải của thang ở khoảng cách treo đã chọn.
Chú ý độ dày thép và khoảng cách treo
Hai thang cùng kích thước 300×100 nhưng dày mỏng khác nhau sẽ chịu tải khác nhau. Hãy yêu cầu nhà sản xuất cung cấp bảng tải trọng cho phép theo khoảng cách treo, và đối chiếu với tổng trọng lượng cáp thực tế cộng thêm dự phòng.
Cần tư vấn thiết kế?
Với công trình lớn, hãy thống nhất với đơn vị thiết kế điện để đảm bảo phù hợp tiêu chuẩn của dự án. Bạn có thể tham khảo các quy cách thông dụng trên trang thang cáp và bài kinh nghiệm chọn thang máng cáp, hoặc đọc thêm bài thang cáp là gì và khi nào nên dùng ở yenleco.
Ví dụ chọn nhanh theo số lượng cáp
Giả sử một tuyến có khoảng chục sợi cáp có đường kính ngoài gần bằng nhau, bạn cộng tổng đường kính rồi cộng thêm khoảng dự phòng để ra bề rộng tối thiểu. Với cáp xếp một lớp, bề rộng thang cần không nhỏ hơn tổng đường kính đó; nếu muốn xếp nhiều lớp thì phải kiểm tra thêm chiều cao thành và tải trọng. Kết quả tính chỉ là bước đầu, bạn nên đối chiếu với các kích thước thông dụng để chọn quy cách có sẵn, tránh phải gia công đặc biệt.
Tóm tắt về chọn kích thước thang cáp
Khi tìm hiểu chọn kích thước thang cáp, hãy bắt đầu từ điều kiện lắp đặt thực tế: môi trường, tải cáp và ngân sách. Với chọn kích thước thang cáp, đừng chọn theo giá thấp nhất mà bỏ qua độ bền và cách thi công. Nếu cần tư vấn thêm về chọn kích thước thang cáp, bạn có thể gửi bản vẽ hoặc danh sách vật tư để được báo giá và gợi ý phương án phù hợp.
