Đi dọc các tầng kỹ thuật, hành lang nhà xưởng hay trục cáp của tòa nhà cao tầng, bạn sẽ thấy nhiều tuyến cáp không nằm trong máng kín mà đặt trên những khung thép hình bậc thang. Đó là thang cáp. Bài này giải thích thang cáp là gì, khác máng cáp ở đâu và trường hợp nào nên chọn.
Thang cáp là gì?
Thang cáp (cable ladder) là loại giá đỡ cáp gồm hai thanh dọc chạy song song, nối với nhau bằng các thanh ngang đặt cách đều, trông giống một chiếc thang nằm ngang. Cáp điện, cáp tín hiệu được đặt hoặc buộc lên các thanh ngang này. Thang cáp thường được chế tạo từ tôn mạ kẽm, thép mạ kẽm nhúng nóng, thép sơn tĩnh điện hoặc inox.
Ưu điểm của thang cáp
- Chịu tải tốt: hai thanh dọc có tiết diện lớn nên chịu được nhiều cáp nặng, và cho phép khoảng cách giữa hai điểm treo lớn hơn so với máng cáp mỏng.
- Thông thoáng, tản nhiệt tốt: cáp tiếp xúc với không khí xung quanh nên nhiệt sinh ra khi mang tải dễ thoát hơn so với đi trong máng kín.
- Dễ kiểm tra, dễ thêm cáp: nhìn thấy toàn bộ tuyến cáp, thêm hoặc rút cáp không phải mở nắp.
- Ít tích bụi, nước: thiết kế hở nên không đọng nước và bụi như đáy máng kín.
Hạn chế cần biết
Vì hở nên thang cáp không che chắn cáp khỏi bụi, va chạm hay chuột bọ. Ở nơi cáp lộ ra khu vực đông người, bạn sẽ cần thêm nắp che hoặc chọn máng cáp kín. Thẩm mỹ cũng kém hơn máng sơn màu khi lắp ở khu vực nhìn thấy.
Khi nào nên dùng thang cáp thay cho máng cáp?
Thang cáp phù hợp nhất ở các tuyến cáp động lực và cáp trục chính, nơi có nhiều cáp tiết diện lớn: trục kỹ thuật tòa nhà, nhà xưởng, trạm biến áp, nhà máy điện, khu công nghiệp. Ngược lại, máng cáp kín hợp với đoạn dây ít, cần che chắn, hoặc lộ ra khu vực văn phòng. Trong thực tế nhiều công trình dùng kết hợp: thang cáp cho trục chính, máng cáp cho nhánh đi vào khu sử dụng.
Chọn kích thước và vật liệu thang cáp
Kích thước thang cáp thường ghi theo chiều rộng x chiều cao thành, ví dụ 300×100 nghĩa là rộng 300 mm và cao 100 mm. Chiều rộng chọn theo tổng tiết diện cáp cần đặt và nên chừa khoảng dự phòng để thêm cáp về sau. Độ dày thép và khoảng cách giữa các điểm treo cần được chọn theo tải trọng thực tế, nên đối chiếu với thông số tải mà nhà sản xuất công bố.

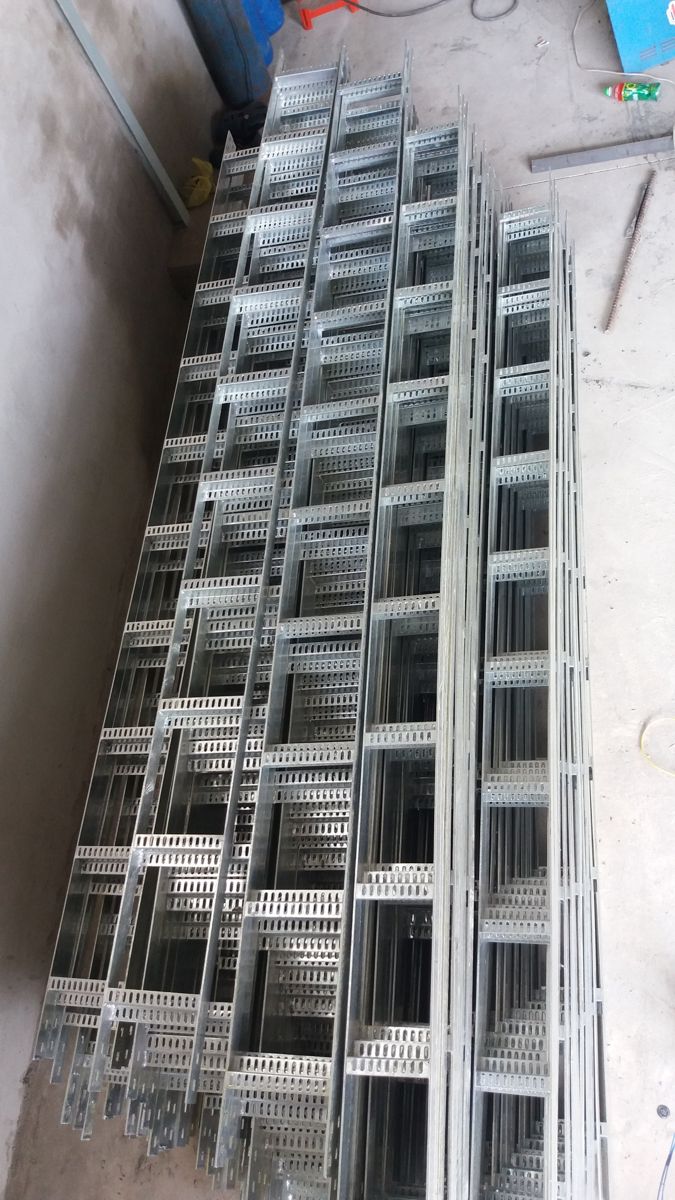

Về vật liệu, quy tắc tương tự như máng cáp: trong nhà khô ráo có thể dùng tôn mạ kẽm, ngoài trời hoặc ẩm nên dùng mạ kẽm nhúng nóng, môi trường hóa chất hoặc thực phẩm mới cần inox. Bạn có thể tham khảo các quy cách phổ biến như thang cáp 300×100 tôn tráng kẽm để hình dung kích thước thực tế.
Phụ kiện đi kèm
Một tuyến thang cáp hoàn chỉnh không chỉ có đoạn thẳng mà còn cần co lên, co xuống, co ngang, tê, cút và các phụ kiện nối, treo, đỡ. Để đường cáp uốn cong đúng bán kính cho phép, nên chọn phụ kiện có bán kính cong phù hợp với loại cáp, ví dụ co R300 hay tê R200 như hình dưới.
Tóm lại
Thang cáp là lựa chọn hợp lý cho các tuyến cáp chính, chịu tải lớn và cần thông thoáng. Nếu bạn đang cân nhắc giữa các phương án, hãy xem thêm các loại thang cáp và bảng giá tham khảo cùng bài kinh nghiệm chọn thang máng cáp đúng chuẩn để tránh những sai lầm thường gặp khi chọn hệ thang máng cáp.
Tóm tắt về thang cáp là gì
Khi tìm hiểu thang cáp là gì, hãy bắt đầu từ điều kiện lắp đặt thực tế: môi trường, tải cáp và ngân sách. Với thang cáp là gì, đừng chọn theo giá thấp nhất mà bỏ qua độ bền và cách thi công. Nếu cần tư vấn thêm về thang cáp là gì, bạn có thể gửi bản vẽ hoặc danh sách vật tư để được báo giá và gợi ý phương án phù hợp.
